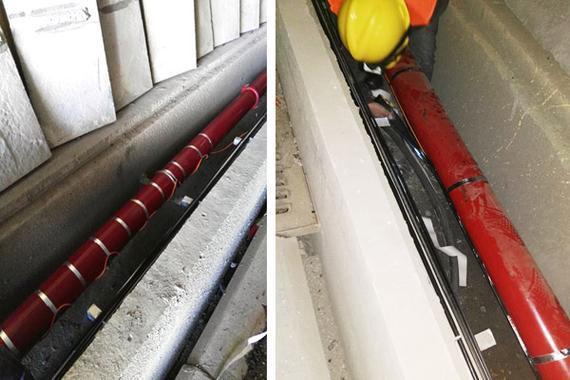

现场消防管道電伴热安装效果图与施工要点解析

在寒冷地区的消防系统中，管道冻堵是导致系统失效的常见隐患。电伴热技术通过对消防管道进行主动加热与保温，确保管网在低温环境下维持正常温度，从而保障火灾发生时消防水能够即时供应。本文将结合现场消防管道电伴热安装效果图，详细说明消防安装的要点与常见做法。\n\n一、消防管道电伴热系统构成\n消防管道电伴热系统通常由电伴热带、温控器（或温控箱）、电源接线盒、末端封堵、保温层及防水外护层等组成。电伴热带缠绕或平铺于消防管道表面，通电后发热，并通过导热使管道内介质温度保持在设定范围。现场效果图通常显示出管道外层均匀敷设伴热带，并配有清晰的导线走向标识及牢固的扎带固定。\n\n二、安装前的准备与检查\n1. 核对设计图纸：确认电伴热型号、功率、长度及温控方式与被伴热消防管道相匹配。\n2. 检查管道表面：管道应无毛刺、锐边，必要时打磨光滑，避免损伤电伴热带绝缘层。\n3. 测试电伴热带：安装前用兆欧表测量绝缘电阻，并核对额定电压与功率，确保伴热带完好。\n\n三、现场安装步驟（结合效果图要点）\n1. 敷设电伴热带\n - 沿消防管道纵向平铺或按设计比例螺旋缠绕，确保散热均匀。\n - 使用专用铝箔胶带或耐热扎带固定，间距一般约30～50cm，弯头、阀门、法兰等部位适当加密。效果图显示，固定点应避开电伴热带发热区，且不得勒紧损伤伴热带。\n - 分支、接线处应预留足够的余量，便于后期维修。\n - 电伴热带之间不得交叉、重叠缠绕，以防局部过热。\n\n2. 安装温控与接线\n - 温控探头应安装在能代表管道最冷点或温度最低的位置，避开伴热带直接热辐射影响。\n - 电源接线盒与温控箱安装牢固、密封良好，并做好防水防潮处理。现场效果图中通常显示了接线盒的f
