1号商业楼1层消防管道安装施工方案与技术要点

一、工程概况
本工程为1号商业楼1层消防管道安装项目，涵盖室内消火栓系统、自动喷水灭火系统及消防水泵接合器等管道安装内容。施工范围包括1层商业区域、公共走廊、设备间及配套辅助用房。消防管道安装质量直接关系到建筑消防安全，必须严格按照国家现行规范及设计要求组织施工，确保系统运行可靠。

二、施工准备

1. 技术准备：施工前应认真熟悉施工图纸、设计说明及相关规范，完成图纸会审和施工技术交底。重点核对管道走向、管径、标高与建筑结构、电气桥架、通风管道是否存在冲突，必要时绘制管线综合布置图。
2. 材料准备：管材、管件、阀门、支吊架等材料进场时须核验合格证、检验报告及3C认证文件。消防管道通常采用内外热镀锌钢管，管径大于DN100宜采用沟槽连接，小于等于DN100可采用螺纹连接。镀锌层不得有剥落、锈蚀，管口应平整无毛刺。
3. 机具准备：配备切管机、套丝机、沟槽滚槽机、电焊机、台钻、水准仪、经纬仪、压力泵等施工机具，并进行安全检查。
4. 作业条件：配合土建完成基层施工，预留孔洞、预埋套管位置准确；施工区域应清理干净，具备照明和临时用电条件。

三、施工工艺流程及操作要点

1. 测量放线
根据设计图纸确定管道中心线、标高及支架位置，用水准仪引测标高控制点，弹出管道安装基准线。商业楼1层层高较高处需设置防晃支架。

2. 支吊架安装
支吊架形式、间距应符合规范要求：

• 钢管管道支架最大间距：DN25~DN32为3.5m，DN40~DN50为4.5m，DN65~DN80为6.0m，DN100及以上为6.5m（具体以规范及设计为准）。
• 管道末端、转弯处、三通及阀门两侧应增设支架。
• 支吊架应固定在结构梁、板、柱或承重墙体上，不得固定在轻质隔墙或装饰构件上。
• 支架与管道接触部位应加设绝缘垫片（不同金属接触时），防止电化学腐蚀。

1. 管道预制加工

• 切割：采用机械切割，切口应垂直于管轴线，毛刺须打磨干净。
• 套丝：螺纹应端正、光滑，无断丝、乱丝，螺纹长度符合管件要求。
• 滚槽：沟槽深度、宽度符合厂家要求，压痕应均匀无裂纹。
• 预制完成的管段应编号，分类堆放，镀锌层损伤处应涂防锈漆。

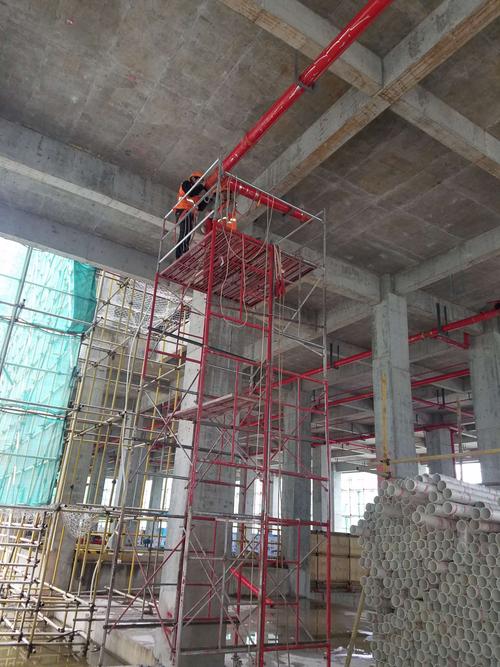

1. 管道安装

• 安装顺序：先干管后支管，先大管后小管，先上后下，先里后外。
• 螺纹连接：采用聚四氟乙烯生料带或密封胶，拧紧后外露2~3扣螺纹，清除填料。
• 沟槽连接：检查橡胶密封圈是否完好，安装时涂抹润滑剂，卡箍应对齐紧固。
• 法兰连接：法兰面应平行，螺栓对称紧固，外露螺栓长度一致。
• 焊接连接：如设计要求焊接，须持证上岗，焊后应对焊缝进行外观检查和防腐处理。
• 管道穿墙、穿楼板应设套管，套管高出地面50mm，楼板套管底部与楼板底面平齐。

1. 阀门及附件安装

• 阀门安装位置、方向应正确，便于操作与检修。
• 报警阀、信号阀、水流指示器、压力开关等组件应安装牢固，接线符合电气要求。
• 末端试水装置、试水阀应设置在便于操作的位置，排水管接至排水设施。

1. 系统试压与冲洗

• 水压强度试验：试验压力一般为设计工作压力的1.5倍，且不低于1.4MPa。稳压30min，压降不大于0.05MPa，无渗漏为合格。
• 严密性试验：强度试验合格后进行，试验压力为设计工作压力，稳压24h，无渗漏为合格。
• 冲洗：试压合格后，用清水冲洗管道，流速不小于1.5m/s，直至出水清洁为止。冲洗顺序：先干管、后支管、再系统。

四、质量验收标准

1. 主控项目

• 消防管道材质、规格、连接方式符合设计要求。
• 管道试压、冲洗结果合格。
• 系统功能试验（消火栓试射、喷淋末端试水）符合要求。

1. 一般项目

• 管道坡度、标高、垂直度偏差在允许范围内。
• 支吊架安装牢固，间距均匀，防腐良好。
• 阀门启闭灵活，标识清晰。
• 管道防腐涂层完整，颜色符合消防标识规定（通常为红色或红色环标识）。

五、成品保护与安全文明施工

1. 成品保护：安装完成的管道应防止碰撞、污染，管口应及时封堵，防止杂物进入。
2. 安全施工：高空作业系安全带，临时用电规范，电焊、气割作业办理动火证，配备灭火器材。
3. 文明施工：材料分类堆放，场地工完料清，减少噪音和粉尘污染，配合商业楼整体施工进度。

六、
1号商业楼1层消防管道安装涉及多专业交叉作业，施工中应加强协调，严格执行“三检制”，确保管道安装质量满足设计及消防验收要求。通过科学组织、规范施工，为商业楼消防安全提供可靠保障。一
